다이슨 V10의 트리거(버튼 혹은 방아쇠??)가 부러져 전원이 안들어 옵니다.

그래서 자가수리를 위해 트리거를 빼냈습니다. 빼내면서 찍은 사진들 올려 봅니다.

그러면서 롤러를 빤다고 몇 시간동안 물에 푸욱 담갔습니다. 전자기기인데 자가 침수를 시켰네요. 큰일입니다.

분해는 장비가 반입니다. 기다린 가는 +자 드리이버와 별(톡스) 드라이버가 필요합니다.

우선 뒤뚜껑을 돌려 빼낸 후에 몸통을 잡고 있는 나사 네개를 풀어 줍니다.

트리거 쪽에 있는 나사 두 개도 풀어 줍니다.

그런 후에 이렁이렁 잡아 빼면 아래와 같이 분리됩니다.

그런 후에 기판을 덮고 있는 흰덮개를 분리합니다. 아래 사진에 보이는 단자를 밀어 빼냅니다.

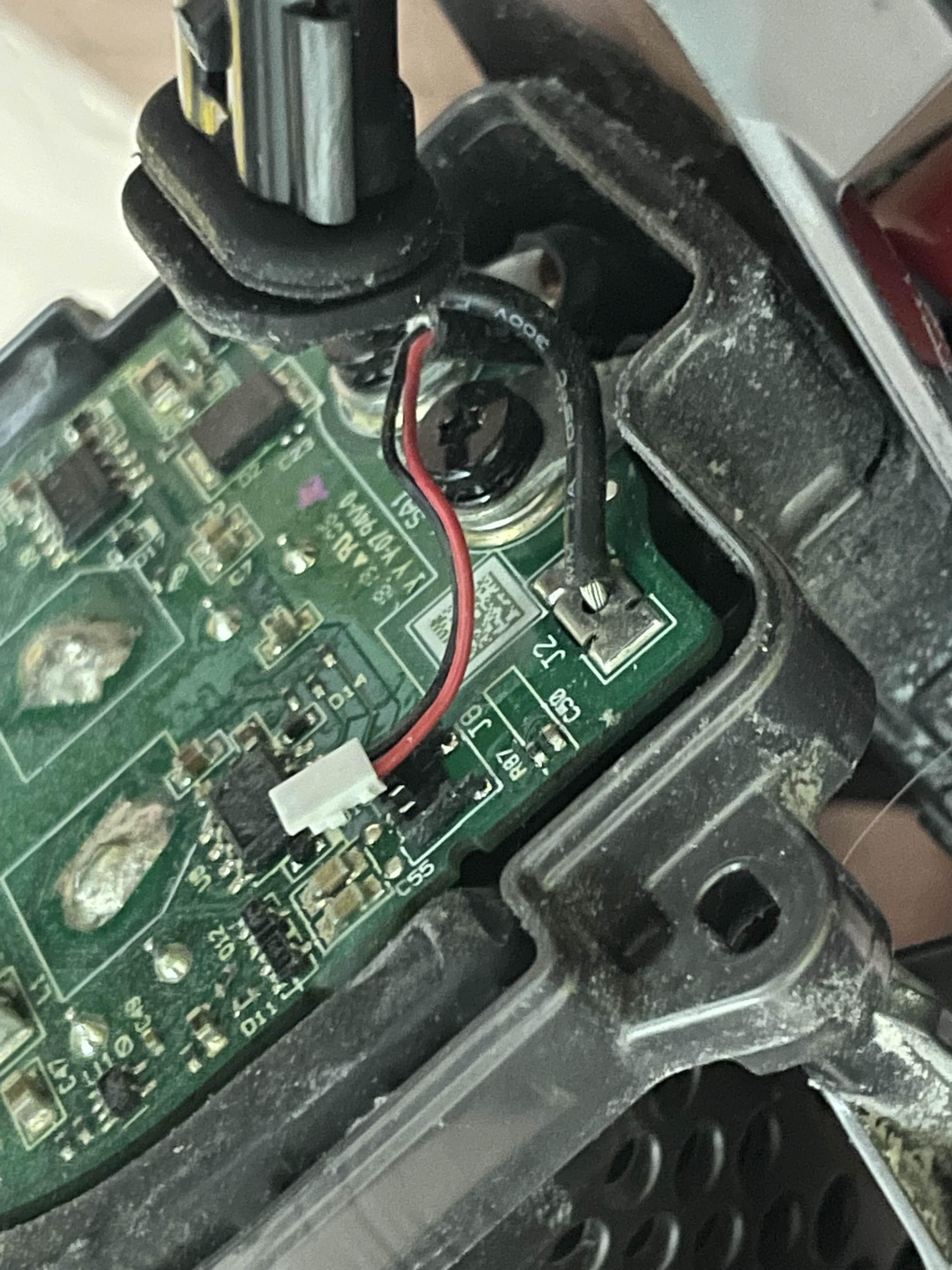

그런 후에 기판에서 전원선과 단자를 분리합니다.

그런 후에 뺀지로 휘어진 단자를 펴준 후에 아래 사진에 보이는 별나사 두 개를 풀어준 후에 전선을 빼줍니다.

빼낸 모습입니다. 그런 후에 트리거가 달린 부분의 손잡이 안쪽에 별나사가 있는데요, 요거 플어주고 전선을 밀면서 잡아 빼주면 트리거 몸통이 제거됩니다.

통도 분리를 위해서는 나사를 플우주면 됩니다.

트리거가 브라져 있네요. 요걸 쇠로 만들면 좋았을 것 같습니다.

여 방아쇠가 찰판을 올려 전원을 공급하게 하는 기능을 합니다. 아래 사진에 담아 보았습니다.

트리거는 국내 쇼핑몰은 알리익스프레스보다 두 배 이상이 비싸구요, 알리에서도 가격 차이가 많이 납니다. 빠른 수리를 위해서는 극내 것을 이용하면 될 것 같습니다.

조립은 분해의 역순인거 아시죠?.^^
