tms 모듈은 전면 라이트와 주간 주행등(링), 코너링라이트, 깜빡이를 담당하고 있습니다. 제가 아는 수준에서는 이렇습니다.
tms 모듈이 고장이 나면, 라이트가 안들어 오고, 깜빡이가 안되고 계기판에서 빠르게 깜빡이다 꺼집니다. 물론 주간 주행등도 안들어 오고요. 이러면 교체를 해야되는데, 정품은 60여만원이여서 자연스럽게 oe제품을 찾게 됩니다. 알리익스프래스에서 3~6만원이면 구매 가능하니까요.
교체는 장비만 있다면 쉽습니다.
좌측tms모듈을 교환하려면, 핸들을 좌측으로 최대한 돌립니다. 그리고 작업을 하면 되는데요, 전원이 차단될 때까지 기다려야 합니다. 그냥 빼고 꼽았더니 깜빡이에 잠시 불들어 오더라구요. 잘못되면 고장 나겠죠.^^;;
그런 다음 바뀌 안쪽 라이트쪽을 보면 커버가 보이고 위에 십자나사가 보입니다. 그걸 풉니다.
그런 후에 커버를 밑으로내려 놓습니다. 그러면 안에 모듈이 보이는데요, 라이트도 이곳을 통해 교환합니다.

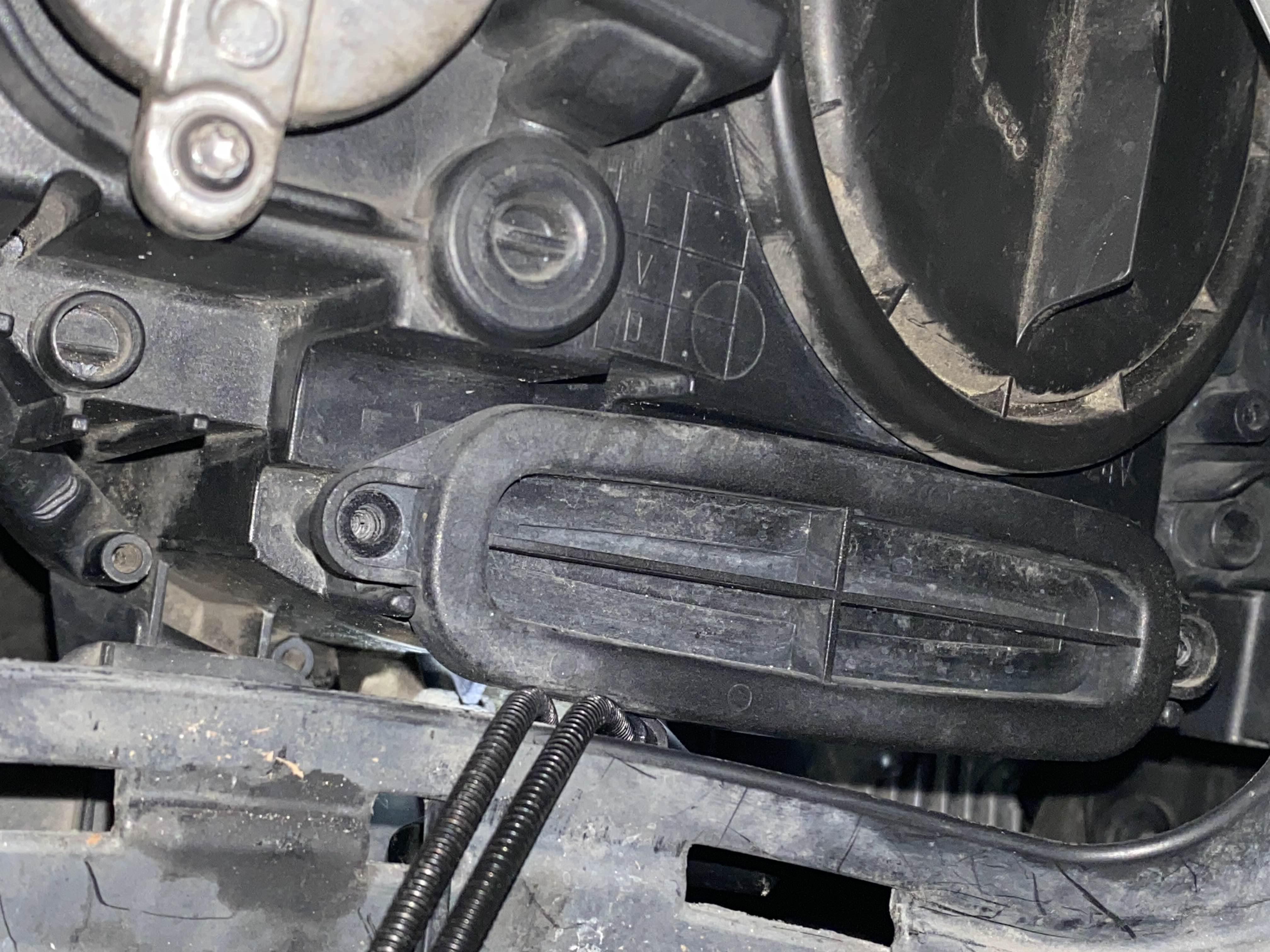

사진 우측 위쪽의 동그란 뚜껑을 열면 제논라이트가 보입니다. 지금은 tms 모듈을 교환하여야 하니 아래쪽에 길다란 모서리가 둥근 네모 모양 부품이 tms모듈입니다. 장비가 중요합니다. 저는 ㄱ자로 꺽인 별린치가 없어서 안쪽 볼트 푸는데 고생을 좀 했습니다. 톡스볼트 크기는 t20이네요.
아래 사진은 나사를 푼 사진입니다.
아래 사진처럼 모듈을 빼주고 새 모듈도 플라스틱 덮개가 위로 가게 꼽아주면 됩니다.
조립의 분해의 역순으로 하시면 됩니다.
꼭 전원이 차단된 후에 해야 됩니다. 창문을 통해 차 안을 들여다 보면, 몇 분이 흐른 뒤에, 비상깜빡이 등, 브레이크 레버 등이 들어 왔다 꺼집니다. 양쪽 다 이렇게 작업하면 될 것 같습니다.
